Telesentrik Lensli Ölçüm Sistemleri Vs SmartAxis
Telesentrik lensler, hassas kameralı ölçüm uygulamalarında uzun yıllardır standart bir çözüm olarak tercih edilmekte. Ancak son yıllarda gelişen yeni teknolojiler, bu geleneksel yaklaşımın getirdiği sorunlara modern ve etkili çözümler sunmaya başladı.
Bu yazıda, geleneksel telesentrik lensli ölçüm sistemlerine kıyasla daha öne çıkan yenilikçi ölçüm sistemlerinin avantajlarını inceleyeceğiz.

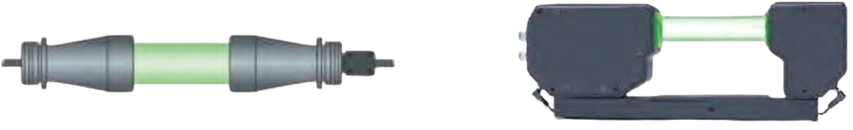

Sıradan telesentrik lens kullanan görüntü işleme sisteminin kısmi şematik diyagramı
SmartAxis serisi karşılıklı sensör sisteminin kısmi şematik diyagramı
1-) Fabrika Kalibrasyonu ve Sertifikalandırma Avantajı
Telesentrik sistemlerde hassasiyet elde etmek için kalibrasyon süreci oldukça karmaşıktır ve uzmanlık gerektirir. Piksel bazlı sonuçları metrik bilgiye çevirme işi kullanıcıya bırakılmıştır. Bu işlem ise çoğu kullanıcı için ilk başta sadece bir çarpan girmek olarak tanımlansa da istenilen sonucu asla vermez. Bu durum hem zaman kaybına hem de ek maliyetlere yol açabilir.
Modern ölçüm sistemleri ise fabrikada önceden kalibre edilmiş olarak sunulur ve kalibrasyon sertifikası ile birlikte gelir. Bu sayede, kullanıcılar ölçüm hassasiyetinden emin olabilir ve ek kalibrasyon ihtiyacı olmadan sistemlerini doğrudan kullanmaya başlayabilir.

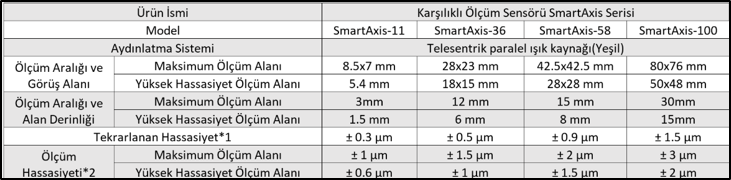

Bunun yanı sıra kullanıcılar aşağıdaki gibi kesin doğruluk değerlerini bilebilirler.
2-) Kompakt Tasarım, Kolay Entegrasyon ve Hassas Montaj

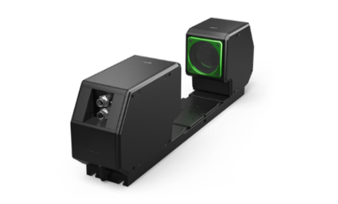

Telesentrik lensler genellikle büyük ve ağır yapıları nedeniyle sınırlı alanlarda entegrasyonu zorlaştırabilir. Smartaxis ise daha kompakt bir tasarım sunarak kolayca entegre edilebilir.
Ultra küçük boyutlu tasarım, çeşitli kompakt otomasyon ekipmanlarına daha iyi uyum sağlar ve dar alanlara kurulumu mümkün kılar.
Bunun yanı sıra, telesentrik sistemler ile ölçüm sistemi yapmaya çalışıldığında hassas pozisyonlama gereksinimi her zaman hatalı ölçümlere neden olur.

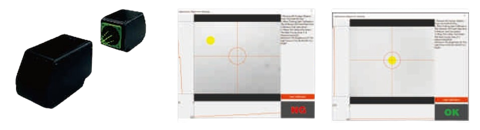

Ancak Smartaxisin mekanik gereksinimler sebebiyle alıcı ve vericisinin ayrı ayrı montajlanması dahi gerekse, montaj sürecinde hassas hizalama yazılımı kullanıcıya rehberlik eder. Optik eksenin basit ve doğru bir şekilde ayarlanmasına olanak sağlayan optik eksen hizalama kalibrasyonu gerçekleştirilebilir, böylece kolay bir şekilde yüksek hassasiyetli ölçümler elde edilebilir.
Bu yazılım, montaj sürecini hem hızlandırır hem de hata payını minimize eder.
3-) Ölçüm Odaklı Yazılım Desteği

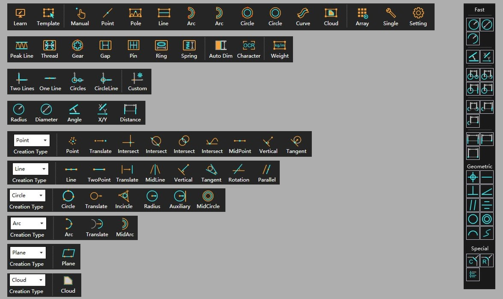

2D İmaj Ölçüm Sistemleri, özellikle ölçüme odaklanmış yazılım toolları ile donatılmıştır.
Bu yazılımlar, ölçüm sürecinde özel analiz ve hata kontrolü fonksiyonları sunarak kullanıcıların daha kolay, doğru ve tekrarlanabilir sonuçlar elde etmesini sağlar. Geleneksel telesentrik lensli sistemlerde bu tür ölçüm odaklı yazılımsal destek sınırlıdır, standart görüntü işleme toolları ile dolaylı ve karmaşık çözümler bulmak gerekir.
Kullanıcıların yaptıkları ölçümlerin raporlarını saklaması kısmında bu yazılımlar özel ölçüm istatistikleri de içeren rapor çıktısı sağlamaktadır.
Özetleyecek olursak, telesentrik lensli sistemler, hassas ölçüm uygulamaları için etkili bir çözüm sunmaya devam etse de, modern kameralı ölçüm sistemleri hem maliyet hem de performans avantajlarıyla dikkat çekmektedir.
Fabrika kalibrasyonlu yapısı, hassas hizalama yazılımları ve ölçüm odaklı yazılım toolları sayesinde bu yeni teknolojiler, daha kolay entegrasyon ve yüksek hassasiyet arayan kullanıcılar için önemli bir alternatif oluşturmaktadır.
